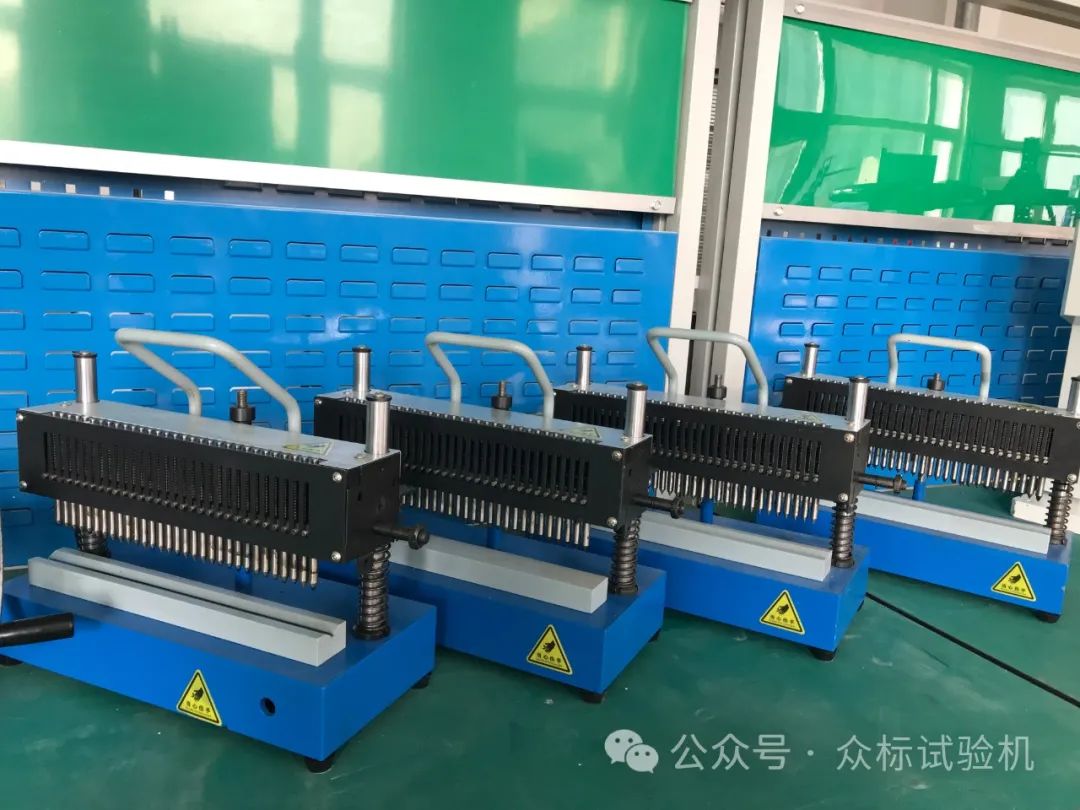

金屬拉伸試樣標距儀 (亦稱打點機) ，是按照金屬材料拉伸試驗的規(guī)定要求和不同用戶的需要，設計制造，它具備打點標距準確，工作效率高，操作簡便等特點是試驗室必備的配套儀器。
一.關于產品：
它是采用垂直下壓方式，通過電機傳動將1根帶螺旋帶的軸旋轉360°，在不同角度抬起沖頭垂直上升下降，借助彈簧的彈力沖擊打點，螺旋帶轉動一周在試樣上打出直線排列間距為10mm/31點、300mm長。
二.產品操作注意事項：
1、 調整打點速度：
插上電源、電控器指示燈發(fā)亮。
打開動作開關，轉動速度設定旋鈕由“0”調整至合適的打點速度。此時，縣動手輪應該逆時針方向轉動。
2、 試樣標距打點操作：
先推開操作桿;
將拉力試樣置入支承臺中;
調整試樣支承臺的位置，使試樣軸線與打點軸線相對應，然后鎖緊支承臺
拉動操作桿使沖頭接觸試樣表面。
打開動作開關使沖頭沖擊試樣表面留下標距標點。
3、 電器控制注意事項：
請將設備接地線;
當動作開關打開后，旋轉方向不對時，應馬上關閉動作開關，應調整控制器接線柱上的接線。
選擇COM與CW短接，則電機做順時針旋轉;
選擇COM與CCW短接，則電機逆時針旋轉
動作開關只是控制電機動作和停止，不作為電源中斷使用，長時間不使用，請將電源插頭脫離電源。
使用時，儀器應放平穩(wěn)。
|
